锐捷ruijie交换机如何配置OSPF

一、组网需求

  配置OSPF动态路由协议，让全网可以互通

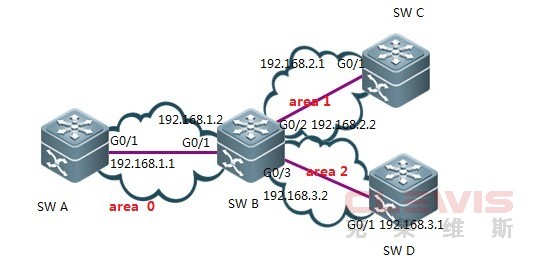

二、组网拓扑

三、配置要点

• 根据规划，在设备接口上配置IP地址

• 配置OSPF进程

• 所有区域（area）必须与区域 0（area 0）相连接

四、配置步骤

注意：配置之前建议使用 Ruijie#show interface status查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆),以下配置以千兆接口为例

1）根据规划，在设备接口上配置IP地址

    SWA配置：

    Ruijie(config)#interface GigabitEthernet 0/1

    Ruijie(config-if-GigabitEthernet 0/1)#no switchport------>把接口属性改成路由接口

    Ruijie(config-if-GigabitEthernet 0/1)#ip address 192.168.1.1 255.255.255.0  ------>配置IP地址

    Ruijie(config)#interface Loopback 0   ------>作为OSPF的router-id

    Ruijie(config-Loopback 1)#ip address 172.16.1.1 255.255.255.0

   SWB配置：

    Ruijie(config)#interface GigabitEthernet 0/1

    Ruijie(config-if-GigabitEthernet 0/1)#no switchport

    Ruijie(config-if-GigabitEthernet 0/1)#ip address 192.168.1.2 255.255.255.0

    Ruijie(config)#interfaceGigabitEthernet 0/2

    Ruijie(config-GigabitEthernet 0/2)#no switchport

    Ruijie(config-GigabitEthernet 0/2)#ip address 192.168.2.2 255.255.255.0

    Ruijie(config)#interfaceGigabitEthernet 0/3

    Ruijie(config-GigabitEthernet 0/3)#no switchport

    Ruijie(config-GigabitEthernet 0/3)#ip address 192.168.3.2 255.255.255.0

    Ruijie(config)#interface Loopback 0

    Ruijie(config-Loopback 0)#ip address 172.16.1.2 255.255.255.0

   SWC配置 :

    Ruijie(config)#interface GigabitEthernet 0/1

    Ruijie(config-if-GigabitEthernet 0/1)#no switchport

    Ruijie(config)#ip address 192.168.2.1 255.255.255.0

    Ruijie(config)#interface Loopback 0

    Ruijie(config-Loopback 0)#ip address 172.16.1.3 255.255.255.0

   SWD配置 :

    Ruijie(config)#interface GigabitEthernet 0/1

    Ruijie(config-if-GigabitEthernet 0/1)#no switchport

    Ruijie(config)#ip address 192.168.3.1 255.255.255.0

    Ruijie(config)#interface Loopback 0

    Ruijie(config-Loopback 0)#ip address 172.16.1.4 255.255.255.0

2）配置OSPF进程

   SW A配置:

    Ruijie(config)#router ospf 10   ------>开启ospf 10 进程

    Ruijie(config-router)#network 192.168.1.0 0.0.0.255 area 0    ------>把包含192.168.1.0 /24的网络划入区域 0

  SW B配置：

    Ruijie(config)#router ospf 10

    Ruijie(config-router)#network 192.168.1.0 0.0.0.255 area 0

    Ruijie(config-router)#network 192.168.2.0 0.0.0.255 area 1

    Ruijie(config-router)#network 192.168.3.0 0.0.0.255 area 2

   SW C配置:

    Ruijie(config)#router ospf 10

    Ruijie(config-router)#network 192.168.2.0 0.0.0.255 area 1

   SW D配置:

    Ruijie(config)#router ospf 10

    Ruijie(config-router)#network 192.168.3.0 0.0.0.255 area 2

3）保存配置

     Ruijie(config-router)#end

     Ruijie#write         ------>确认配置正确，保存配置

五、验证命令：

Ruijie#show ip route

Codes:  C - connected, S - static, R - RIP, B - BGP

        O - OSPF, IA - OSPF inter area

        N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

        E1 - OSPF external type 1, E2 - OSPF external type 2

        i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2

        ia - IS-IS inter area, * - candidate default

Gateway of last resort is no set

C    172.16.1.0/24 is directly connected, Loopback 0

C    172.16.1.1/32 is local host.

C    192.168.1.0/24 is directly connected, GigabitEthernet 0/1

C    192.168.1.2/32 is local host.

O IA 192.168.2.0/24 [110/2] via 192.168.1.1, 00:55:30, GigabitEthernet 0/1  ------>O 表示OSPF学到的路由，O IA表示学到其他区域（area）路由条目

O IA 192.168.3.0/24 [110/2] via 192.168.1.1, 00:56:06, GigabitEthernet 0/1

Ruijie# show ip ospf neighbor     ----查看OSPF邻居状态

OSPF process 10, 1 Neighbors, 1 is Full:

Neighbor ID     Pri   State                Dead Time   Address         Interface

172.16.1.2        1     Full/BDR             00:00:38    192.168.1.1     GigabitEthernet 0/1
