锐捷ruijie交换机如何配置VRRP

一、组网需求

      双核心的网络环境下，增强网络的稳定性，在主网关设备发生故障时，备份网关设备可以在不影响内外数据通信的前提下进行网关切换，

且不需要再修改内部网络的设置。例如：内网有网段vlan10，当核心交换机A或者上联接口出现故障时，数据切换到核心交换机B上通信。

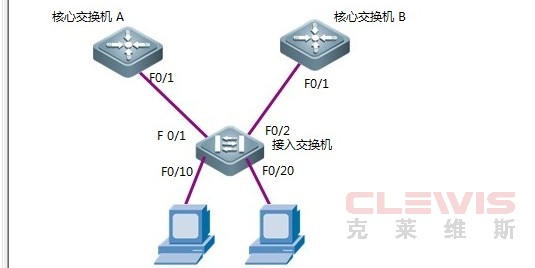

二、网络拓扑:

三、配置要点：

• 核心交换机分别配置vlan10的网关地址

• SVI接口或者三层接口配置vrrp

• 必须保证两台核心交换机的vrrp报文可以通过

四、配置步骤：

注意：配置之前建议使用 Ruijie#show interface status查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆),以下配置以百兆接口为例

1)配置连通性

核心交换机A和核心交换机B的配置：

Ruijie(config)#vlan 10  ------>创建vlan10

Ruijie(config-vlan)#exit

Ruijie(config)#interface FastEthernet 0/1

Ruijie(config-if-FastEthernet 0/1)#switch mode trunk  ------>把交换机的**个百兆接口配置成trunk

接入交换机的配置

Ruijie(config)#vlan 10      ------>创建vlan10

Ruijie(config-vlan)#exit

Ruijie(config)#interface FastEthernet 0/1

Ruijie(config-if-FastEthernet 0/1)#switch mode trunk------>把交换机的**个百兆接口配置成trunk

Ruijie(config)#interface FastEthernet 0/2

Ruijie(config-if-FastEthernet 0/2)#switch mode trunk------>把交换机的**个百兆接口配置成trunk

Ruijie(config)#interface FastEthernet 0/10

Ruijie(config-if-FastEthernet 0/10)#switch access vlan 10

Ruijie(config)#interface FastEthernet 0/20

Ruijie(config-if-FastEthernet 0/20)#switch access vlan 20

2)VRRP配置

核心交换机A配置：

Ruijie(config)#int vlan 10

Ruijie(config-VLAN 10)#ip address 192.168.10.254  255.255.255.0    ------>配置vlan10的ip地址

Ruijie(config-VLAN 10)#vrrp 1 ip 192.168.10.1     ------>配置vrrp虚拟地址

Ruijie(config-VLAN 10)#vrrp 1 priority 120          ------> 配置优先级,越大越优先，默认是100

Ruijie(config-VLAN 10)#exit

核心交换机B配置：

Ruijie(config)#int vlan 10

Ruijie(config-VLAN 10)#ip address 192.168.10.253 255.255.255.0

Ruijie(config-VLAN 10)#vrrp 1 ip 192.168.10.1

Ruijie(config-VLAN 10)#exit

3)保存配置

Ruijie(config-VLAN 10)#end

Ruijie#write            ------> 确认配置正确，保存配置

五、配置验证

Ruijie#sh vrrp  brief

Interface         Grp       Pri        timer          Own               Pre            State         Master addr                Group addr

VLAN 10           1        120         3                 -                   P             Master      192.168.10.254            192.168.10.1

   接口           vrrp组   优先级    保活时间    接口地址是    是否抢占     vrrp状态         本地地址                虚拟的网关地址

                                                             否是网关地址                                                                           即vrrp组地址

Ruijie#show vrrp 1

VLAN 10 - Group 1

  State is Master             ------>此接口是vrrp主地址

  Virtual IP address is 192.168.10.1 configured             ------->vrrp组ip地址

  Virtual MAC address is 0000.5e00.0101                     ------->vrrp组mac地址

  Advertisement interval is 1 sec                                   ------->vrrp报文发送间隔

  Preemption is enabled                                                ------->vrrp抢占开启

    min delay is 0 sec

  Priority is 120                                                             ------->vrrp优先级

  Master Router is 192.168.10.254 (local), priority is 120      ------->vrrp主地址和优先级

  Master Advertisement interval is 1 sec                                 ------->vrrp主地址的vrrp报文发送间隔

  Master Down interval is 3 sec                                               ------->vrrp主地址的vrrp报文3s没有收到说明vrrp主地址不工作
