一、组网要求
配置RIP，使得PC1、PC2能相互通信。

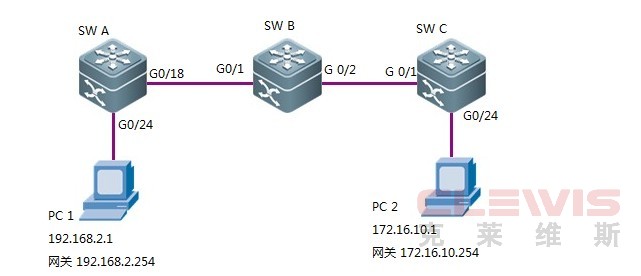

二、组网拓扑
三、配置要点
根据规划，在设备接口上配置IP地址
启动RIP进程，指定版本2，关闭自动汇总，把相关的接口放入RIP进程
四、配置步骤
注意：配置之前建议使用 Ruijie#show interface status查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆),以下配置以千兆接口为例
1）根据规划，在设备接口上配置IP地址
SWA的配置
Ruijie>enable ------>进入特权模式
Ruijie#configure terminal ------>进入全局配置模式
Ruijie(config)# interface GigabitEthernet 0/18 ------>配置与sw2的互连地址
Ruijie(config-GigabitEthernet 0/18)#no switchport ------>把接口属性改成路由接口
Ruijie(config-GigabitEthernet 0/18)#ip address 10.1.1.9 255.255.255.252
Ruijie(config)# vlan 2 ------>创建vlan 2
Ruijie(config)# interface VLAN 2 ------>配置vlan 的网关地址
Ruijie(config-vlan 2)# ip address 192.168.2.254 255.255.255.0
Ruijie(config)#interface GigabitEthernet 0/24 ------>把接口划入到vlan 2
Ruijie(config-GigabitEthernet 0/24)#switchport access vlan 2
SWB的配置
Ruijie(config)#interface GigabitEthernet 0/1 ------>配置与SWA互连的地址
Ruijie(config-GigabitEthernet 0/1)#no switchport
Ruijie(config-GigabitEthernet 0/1)#ip address 10.1.1.10 255.255.255.252
Ruijie(config)#interface GigabitEthernet 0/2 ------>配置与SWC互连地址
Ruijie(config-FastEthernet 0/2)#no switchport
Ruijie(config-FastEthernet 0/1)#ip address 10.1.1.5 255.255.255.252
SWC的配置
Ruijie(config)#interface GigabitEthernet 0/1 ------>配置与SWB互连地址
Ruijie(config-GigabitEthernet 0/1)#no switchport
Ruijie(config-GigabitEthernet 0/1)#ip address 10.1.1.6 255.255.255.252
Ruijie(config)#vlan 10 ------>创建vlan 10
Ruijie(config)#interface VLAN 10
Ruijie(config-Vlan 10)#ip address 172.16.10.254 255.255.255.0
Ruijie(config)#interface GigabitEthernet 0/24
Ruijie(config-GigabitEthernet 0/24)#switchport access vlan 10
2）启动RIP进程，指定版本2，关闭自动汇总
SWA的配置：
Ruijie(config)#router rip ------>开启Rip进程
Ruijie(config-router)#version 2 ------>启用V2版本
Ruijie(config)#network 10.1.1.8 0.0.0.3 ------>network ip网段 反掩码（掩码+反掩码=255.255.255.255）
Ruijie(config)#network 192.168.2.0 0 0.0.0.255
Ruijie(config)#no auto-summary ------>关闭自动汇总功能
SWB的配置：
Ruijie(config)#router rip
Ruijie(config-router)#version 2
Ruijie(config-router)#network 10.1.1.8 0.0.0.3
Ruijie(config-router)#network 10.1.1.0 0.0.0.3
Ruijie(config-router)#no auto-summary
SWC的配置：
Ruijie(config)#router rip
Ruijie(config-router)#version 2
Ruijie(config-router)#network 10.1.1.0 0.0.0.3
Ruijie(config-router)#network 172.16.10.0 0.0.0.255
Ruijie(config-router)#no auto-summary
4）保存配置
Ruijie(config-router)#end
Ruijie#write -----> 确认配置正确，保存配置
五、验证命令：
SW1验证：
Ruijie# show ip route
Codes: C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default
Gateway of last resort is 172.16.1.2 to network 0.0.0.0
S* 0.0.0.0/0 [1/0] via 172.16.1.2
R 10.1.1.4/30 [120/1] via 10.1.1.10, 00:15:52, GigabitEthernet 0/18 ------>R 标识的路由条目是通过RIP学习到的
C 10.1.1.8/30 is directly connected, GigabitEthernet 0/18
C 10.1.1.9/32 is local host.
C 172.16.1.0/24 is directly connected, GigabitEthernet 0/14
C 172.16.1.1/32 is local host.
R 172.16.10.0/24 [120/2] via 10.1.1.10, 00:05:30, GigabitEthernet 0/18
C 192.168.2.0/24 is directly connected, VLAN 2
C 192.168.2.254/32 is local host.
PC 1 ping PC 2
正在 Ping 172.16.10.1 具有 32 字节的数据:
来自 172.16.10.1 的回复: 字节=32 时间<1ms TTL=61
来自 172.16.10.1 的回复: 字节=32 时间=24ms TTL=61
来自 172.16.10.1 的回复: 字节=32 时间<1ms TTL=61
来自 172.16.10.1 的回复: 字节=32 时间<1ms TTL=61
