锐捷ruijie交换机如何配置策略路由（PBR）

一、组网要求

      1) 三层交换机的192.168.2.0/24网段访问外网固定走172.16.1.1这条线

      2）三层交换机的192.168.3.0/24网段访问外网固定走172.16.2.1这条线

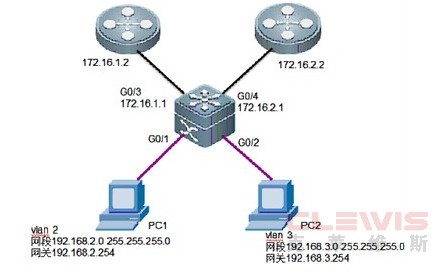

二、组网拓扑

三、配置要点

• 配置vlan划分、接口地址、划分相应接口到相应vlan里；

• 配置访问控制列表,指定流量

• 配置策略路由图

• 在接口调用

•  策略路由的优先级高于静态路由和默认路由。

三、配置步骤

注意：配置之前建议使用 Ruijie#show interface status查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆),以下配置以千兆接口为例。

   1） 配置vlan划分、接口地址、划分相应接口到相应vlan里

       新建vlan 2、3

              Ruijie>enable

              Ruijie#configure terminal

       Ruijie(config)#vlan 2  ----->创建 vlan 2

       Ruijie(config-vlan)#exit

       Ruijie(config)#vlan 3

       Ruijie(config-vlan)#exit

       划分接口到相应vlan下

       Ruijie(config)#interface GigabitEthernet 0/1

       Ruijie(config-if-GigabitEthernet 0/1)# switchport access vlan 2  ----->把交换机的**个千兆接口划入到vlan 2

       Ruijie(config)#interface GigabitEthernet 0/2

       Ruijie(config-if-GigabitEthernet 0/2)# switchport access vlan 3

       配置vlan2和vlan3的svi口地址（vlan 网关地址）

       Ruijie(config)#interface vlan 2

       Ruijie(config-if-VLAN 2)#ip address 192.168.2.254 255.255.255.0

       Ruijie(config-if-VLAN 2)#exit

       Ruijie(config)#interface vlan 3

       Ruijie(config-if-VLAN 3)#ip address 192.168.3.254 255.255.255.0

       Ruijie(config-if-VLAN 3)#exit

       配置路由口地址

       Ruijie(config)# interface GigabitEthernet 0/3

       Ruijie(config-if-GigabitEthernet 0/3)#  no switchport

       Ruijie(config-if-GigabitEthernet 0/3)#ip address 172.16.1.1 255.255.255.0

       Ruijie(config)#interface GigabitEthernet 0/4

       Ruijie(config-if-GigabitEthernet 0/4)#no switchport

       Ruijie(config-if-GigabitEthernet 0/4)#ip address 172.16.2.1 255.255.255.0

  2）配置访问控制列表,指定数据流量

       Ruijie(config)#access-list 100 permit ip 192.168.2.0 0.0.0.255 any   ----->匹配 源地址是192.168.2.0/24 ，目的地址是任意的数据包

       Ruijie(config)#access-list 101 permit ip 192.168.3.0 0.0.0.255 any

   3）配置策略路由图

        Ruijie(config)#route-map ruijie permit 10   ----->创建名为 ruijie 的路由图，序列号是10（越小越先匹配）

        Ruijie(config-route-map)#match ip address 100   ----->条件：匹配 ACL 100

        Ruijie(config-route-map)#set ip next-hop 172.16.1.2   ----->动作：数据包发到 172.16.1.2

        Ruijie(config)#route-map ruijie permit 20

        Ruijie(config-route-map)#match ip address 101

        Ruijie(config-route-map)#set ip next-hop 172.16.2.2

    4）在接口调用

        Ruijie(config)#interface VLAN 2

        Ruijie(config-if-VLAN 2)#ip policy route-map ruijie   ----->在VLAN 2的网关上应用

        Ruijie(config)#interface VLAN 3

        Ruijie(config-if-VLAN 3)#ip policy route-map ruijie

    5) 保存配置

  Ruijie(config)#end

         Ruijie#write       ----->确认配置正确，保存配置

四、验证命令

        Ruijie(config)#show route-map ruijie

        route-map ruijie, permit, sequence 10

        Match clauses:

        ip address 100

        Set clauses:

        ip next-hop 172.16.1.2

        route-map ruijie, permit, sequence 20

        Match clauses:

        ip address 101

        Set clauses:

        ip next-hop 172.16.2.2
