锐捷ruijie交换机如何配置静态路由/明细路由
发表时间：2022-08-27 09:42:37
文章来源：超级管理员
浏览次数：566
一、组网要求
使用静态路由配置网络连通性

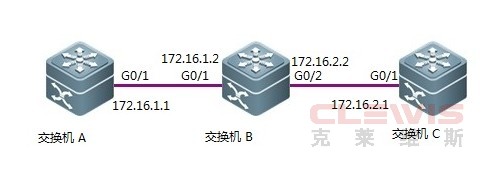

二、组网拓扑
三、配置步骤
注意：配置之前建议使用 Ruijie#show interface status查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆),以下配置以千兆接口为例
1）配置接口地址
Ruijie>enable
Ruijie#configure terminal
交换机A的配置
Ruijie(config)#interface gigabitEthernet0/1
Ruijie(config-GigabitEthernet 0/1)#no switchport -----> 把接口属性改成路由接口
Ruijie(config-GigabitEthernet 0/1)#ip address 172.16.1.1 255.255.255.0 -----> 配置IP地址
交换机B的配置
Ruijie(config)#interface gigabitEthernet0/1
Ruijie(config-GigabitEthernet 0/1)#no switchport -----> 把接口属性改成路由接口
Ruijie(config-GigabitEthernet 0/1)#ip address 172.16.1.2 255.255.255.0 -----> 配置IP地址
Ruijie(config-GigabitEthernet 0/1)#interface gigabitEthernet0/2
Ruijie(config-GigabitEthernet 0/2)#no switchport -----> 把接口属性改成路由接口
Ruijie(config-GigabitEthernet 0/2)#ip address 172.16.2.2 255.255.255.0 -----> 配置IP地址
交换机C的配置
Ruijie(config)#interface gigabitEthernet0/1
Ruijie(config-GigabitEthernet 0/1)#no switchport -----> 把接口属性改成路由接口
Ruijie(config-GigabitEthernet 0/1)#ip address 172.16.2.1 255.255.255.0 -----> 配置IP地址
2）配置静态路由
交换机A的配置
Ruijie(config)#ip route 172.16.2.0 255.255.255.0 gigabitEthernet 0/1 172.16.1.2 ----->ip route 目的网段 掩码 本地出接口(可选配置) 下一跳（要把数据包发给下一个的地址）
交换机C的配置
Ruijie(config)#ip route 172.16.1.0 255.255.255.0 gigabitEthernet 0/1 172.16.2.2
3)保存配置
Ruijie(config)#end ----->退出到特权模式
Ruijie#write ----->确认配置正确，保存配置
四、验证命令
在交换机A上查看命令：
Ruijie#show ip route
Codes: C - connected, S - static, R - RIP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
* - candidate default
S 172.16.2.0/24 [1/0] via 172.16.1.2 ----->S 表示静态路由
C 172.16.1.0/24 is directly connected, GigabitEthernet 0/1
C 172.16.1.1/32 is local host.
