1.2.1机房的平面布局和功能室的划分

⑴ 进行机房平面布局和功能室划分时，综合考虑到数据处理的工艺流程，文件、材料的流动路线以及操作人员的行走路线尽可能短；

⑵满足甲方的使用要求，考虑机房所在楼层的具体情况。

不存在将来设备增加所引起的安装问题

更有效、灵活地运用室内空间可随时重新结构房间的空间及用途。

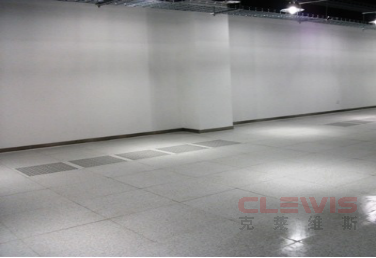

全钢抗静电地板实例图示：

（6）踢脚线

此机房功能区的所有踢脚线采用1mm拉丝不锈钢饰面，

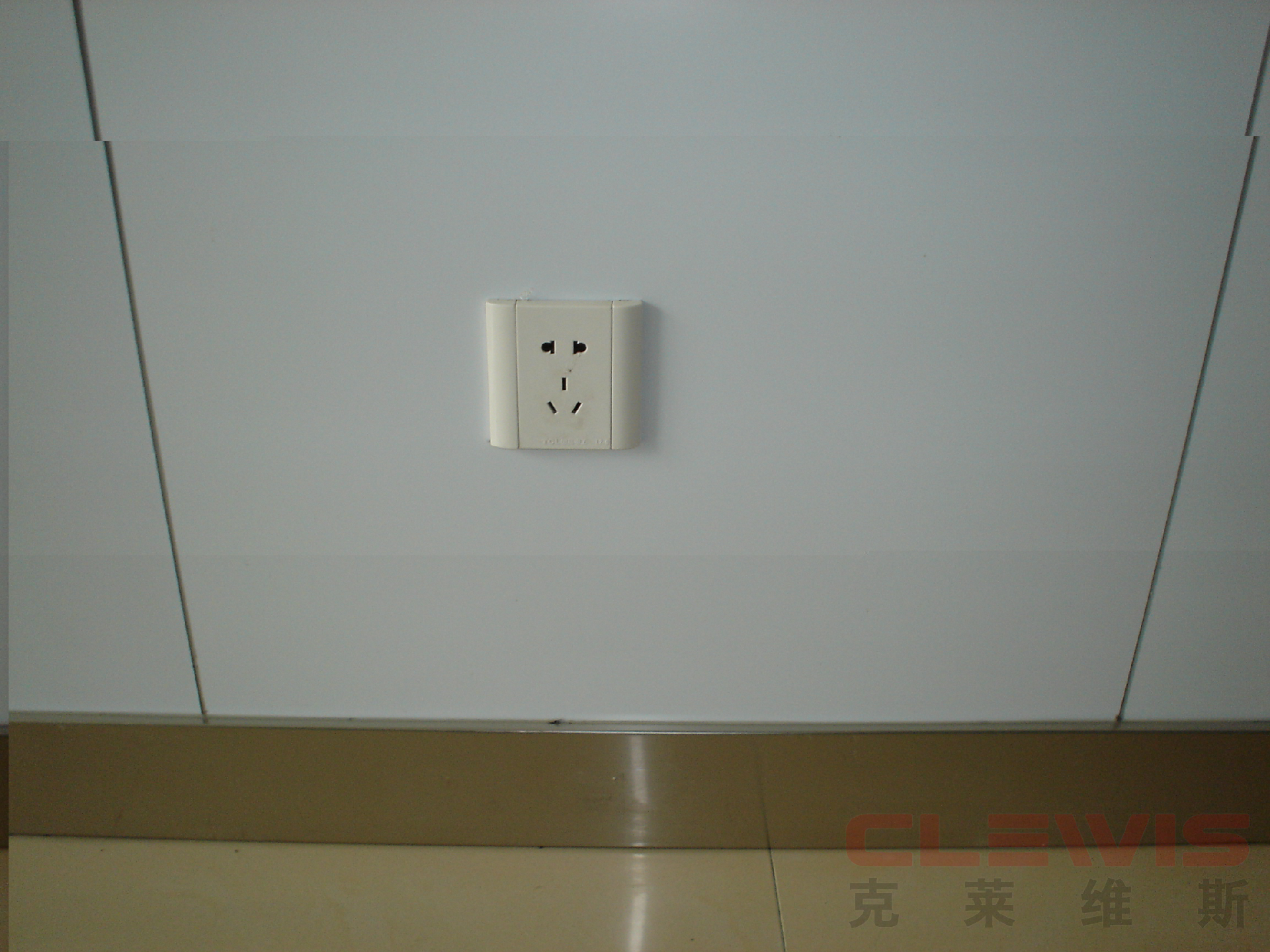

不锈钢踢脚线实例图示：

1.3.4 供配电设计

1.电源主进线

机房负荷等级按一级负荷设计，采用一类供电方式。低压配电采用TN-S系统供电，供电频率50HZ，电压380V/220V，进线为三相五线制。

主进线电缆需由建设方铺设到位。

UPS电源独立回路供电，当市电照明断电时，自动启用。

1.4.3设计范围

数据中心机房区的新风系统；机房排风系统和机房排风系统。

1.4.4新风系统

根据机房新风设计规范与标书要求，新风量取以下三者的较大值：

a．按工作人员每人需新风 40m3／h计算；

b．维持室内正压所需风量；

1.4.5排烟系统

机房消防系统采用的是气体灭火系统，为气体灭火后将机房内残留气体的排出，必须设置排风系统。

根据消防规范，在气体灭火区域设置事故排气系统；

机房配置高静压耐高温的轴流排烟风机，选用3000-4500m3/h风量的排风机，在主机房内安装。

排风通过管道送出机房，排风总管在通过防火分区时要安装防火阀。排风总出口设在大楼外墙上，并安装铝合金防雨百叶。

1.4.6风幕机系统

机房主大门入门口设计一台风幕机。

1.5精密空调系统

1.5.1机房设备配置分析

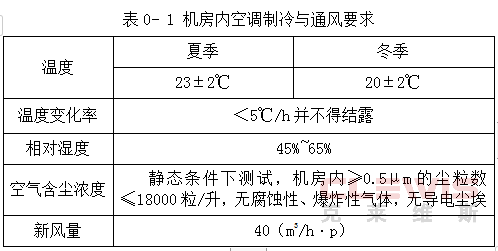

主机房需用专用精密空调进行温度调节。按A级机房空调系统要求：采用下送风上回风方式，全年温度保持在22±2℃；相对湿度保持在45～65% ；温度变化率＜10℃/h；不得结露。

根据机房的面积、设备的密度、功率、热功当量，照明设备的额定输出功率、热功当量，新风换气散热量，参考类似工程经验:

精密空调选择制冷量计算方法

公式：QT=Q1+Q2

主机房根据以上公式计算：配置4台40KW制冷量的双系统精密空调（预留备用）；

UPS电源室配置1台20KW制冷量的精密空调；

其他房间配置民用空调。

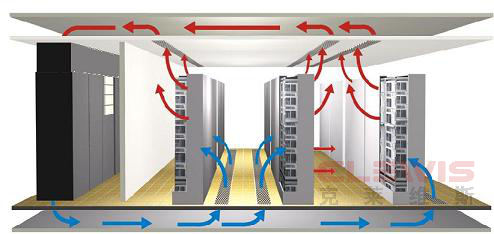

空调系统采用地板下送风、上回风方式进行气流组织。

采用双路供电，同时连接后备柴油交流发电机供电，并设置漏水检测报警装置，并在管道入口处安装切断阀，漏水时自动切断给水，精密空调还应带有通信接口，通信协议应满足机房环境监控报警系统的要求。

在精密空调的室内机正下方位置，单独设置水泥砌的60mm高的防水坝。要求既要解决了精密空调的给、排水可能的漏水给机房带来的影响又不能阻挡精密空调的送风。

1.6防雷接地系统

1.6.1需求分析

本次设计采用大楼接地满足需求，楼层弱电井道内以经具备防雷接入点。直击雷的防护由大楼电气统一考虑。接地系统防雷在接地系统中考虑。感应雷的防护主要是在电源系统加装避雷器。在地板下使用绝缘子固定30×3铜排做均压环连接，将所有的金属门窗、金属龙骨、设备、机柜、天花、地板、管槽、地板支架全部做跨接，通过接地引线BVR-500V-120mm2铜芯线与楼层弱电井内的等电位接地排连接。且施工完毕后需要达到以下要求。

本次机房的设计要求为：

A、交流工作接地，接地电阻不应大于4Ω；

B、安全工作接地，接地电阻不应大于4Ω；

C、直流工作接地，接地电阻不应大于4Ω；

D、防雷接地，防雷电感应的接装置应和电气设备接地装置共用，其工频接地电阻不应大于1Ω；

1.6.2系统设计

1.6.2.1机房防雷设计

本次设计我们对机房的防雷主要是防止感应雷击，由于电力线采用户外线路直接引入为计算机信息系统提供有效的能源支持，故电力线是重要的引雷途径，为了进行有效的防护，根据IEC和GB的有关标准规定，需在计算机机房不间断电源输入端实施两级保护。目的是用分流（限幅）技术将雷电过电压（脉冲）能量分流泄入大地，达到保护的目的。

1.7综合布线系统

1.7.1系统需求分析

1、满足机房语音、数据、业务传输的需求、支持多媒体技术信息管理系统，能适应未来技术的发展，五年不落后，十年不淘汰。

2、铜缆采用美国 泛达六类非屏蔽布线系统，满足千兆传输要求，建成后的结构化综合布线系统符合相关国际、国内标准对六类非屏蔽布线系统的性能指标要求。

3、光缆要求达到万兆传输要求。

4、网络应具备较高的可操作性和维护性，必须保证机房内布线系统的简洁、清晰，应选择以具有高可靠性的机柜型配线系统为核心，努力提高系统可管理性和安全性。

5、具有开放式结构，能与众多厂家网络传输及接入技术兼容，具有模块化、可扩展、面向用户的特点，遵从工业标准和商业建筑布线标准。

1.7.2机房布线方案

机房弱电布线（六类线、光缆和其他控制线）选用上走线开放式梯架，线路从机柜顶部进入设备机柜内。即由机房内的核心配线架通过网络连接直接跳接到各机柜六类配线架上，服务器就近通过跳线连接。、

机房强电布线：均采用上走线开放式桥架和弱电桥架重叠，采用双层上走线垂直间距20-40CM，线路从机柜顶部进入设备机柜内。

1.10环境集中监控系统

1.10.1概述

本方案中设计选用专用的机房动力环境设备监控管理系统。

1.10.2设备监控分析

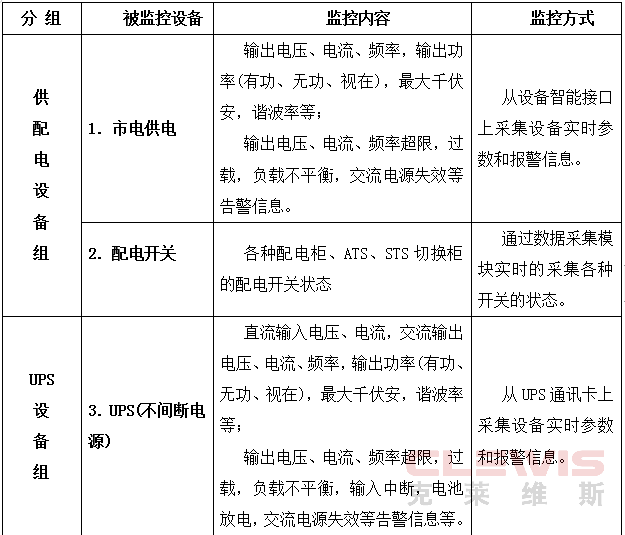

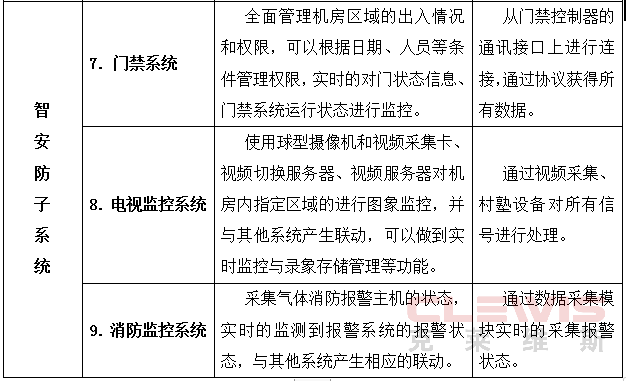

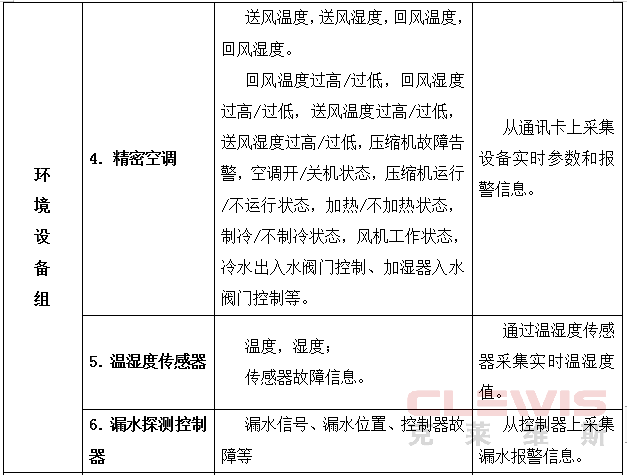

要求机房动力环境监控系统实现对如下各个子系统的实时数据采集和监控：

1.10.3机房动环设备集中监控平台一套

机房动环设备集中监控平台管理。门禁监控系统、视频监控系统和环境监控系统设计建设为组合式监控系统。系统做到几个机房即可以独立监控管理也可以整体统一管理

1.10.7系统组成

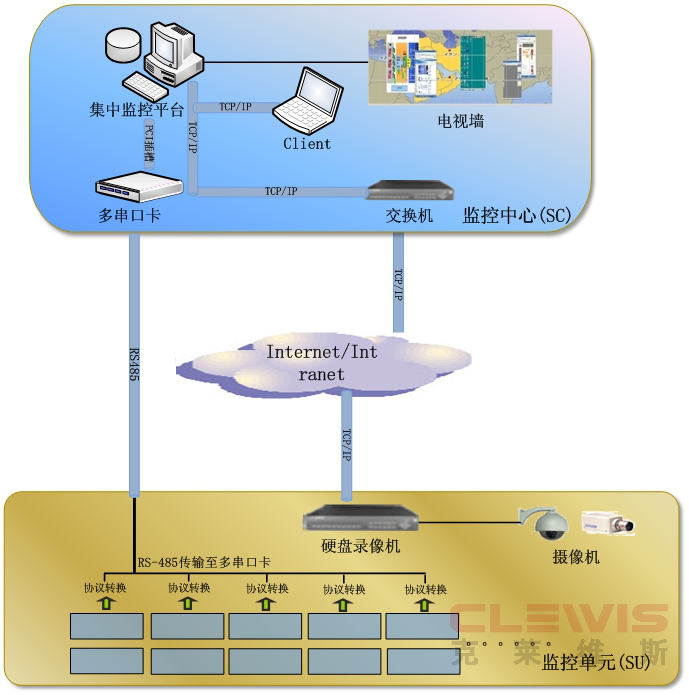

本项目中整个机房监控系统主要由本地监控站及机房内各种智能设备、远程WEB(IE)浏览站组成。以下将进行详细介绍。

1.12消防系统

本工程在机房、电源室、监控室等防火分区内采用管网的七氟丙烷灭火系统，所有功能间均需设置自动报警系统。

机房采用七氟丙烷灭火系统，有管网设计，单独设置钢瓶间，房间内设置感温、感烟探测器，并将消防信号接入大楼总消防控制室。

机房设置一套由消防报警器、温感和烟感组成的火灾自动报警系统。

在机房吊顶下设置单独的感烟、感温探测器及报警控制系统，在各防区入口设置相应的手动报警按钮、声光报警装置等。
