一、总体设计

建设标准：《数据中心设计规范》GB50174-2017。

覆盖范围：主要包含数据中心机房、灾备机房、汇聚机房、接入节点机房物联网基础设施建设，可扩展校园配电房、水泵房、风机房等其他功能用房物联网监测。

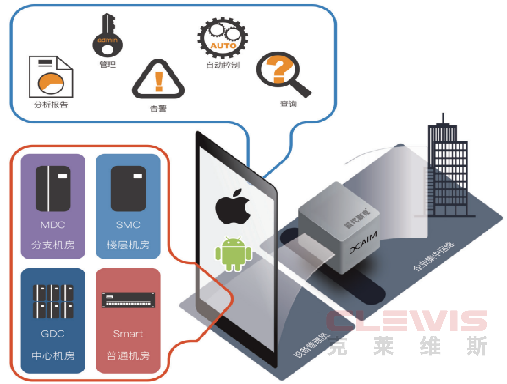

设计理念：采用智能物联技术，以智慧物联为设计理念，通过统一的物联网基础设施服务平台将学校各类功能用房集中接入管理。

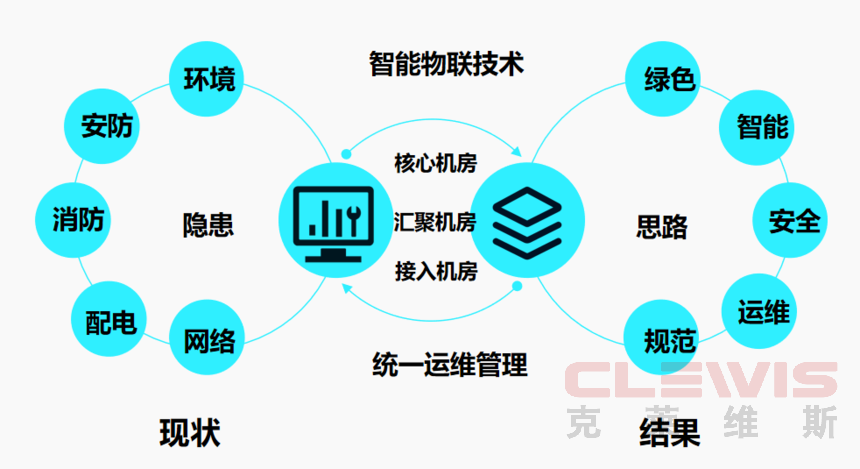

建设思路：采用物联网技术，以智慧物联为设计理念，通过统一的物联网基础设施服务平台将学校各类功能用房集中接入管理，实现智慧校园物联管理。

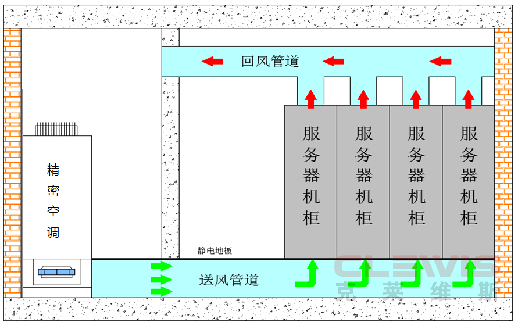

精确制冷机房：

采用精确制冷方式，将精密空调产生的冷量通过全封闭仓体输送至机柜内部，经过IT设备吸收以后由全封闭仓体输送回精密空调回风区，*大限度的提高冷源利用率，降低机房能耗，机柜采用全封闭设计，节能、静音、安全、智能。

一体化微型机房：

一机柜为整体机房设计理念，将配电、制冷、不间断电源、综合布线、消防、安防集中在一个或一组标准的柜体类，实现快速部署，机柜全封闭设计，冷热通道完全隔离，气流组织柜内循环。

物联网节点机房：

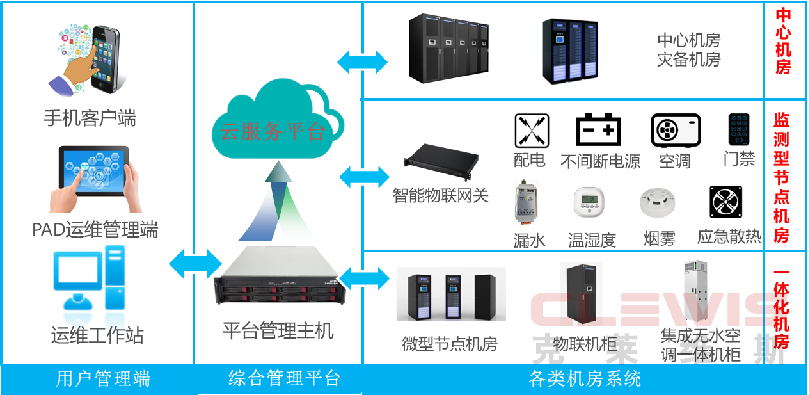

通过统一的物联网基础设施管理平台实现多区域、多机房互联互通，根据节点机房的场地环境、现状情况采用不同形式的物联网节点机房接入管理，包含一体化机柜、物联网安全机柜、节点机房物联管理等，实现节点机房环境温湿度、烟雾、漏水监测，机房配电、制冷、不间断电源接入管理等。

二、数据中心机房特色

1、绿色健康：

①.静音：机柜全密闭，前门玻璃门，机柜内置保温棉，柜外噪音≤40DB；

②.废热回收：冷热通道隔离，新风按需换气，废热回收，机房环境四季常温；

③.辐射隔离：多重辐射隔离措施，降低设备辐射强度，保障运维人员身心健康；

④.绿色照明：机柜LED灯带，机房照明自动控制，提供舒适照明环境。

2、节能环保：

①.精确送风：冷热通道隔离，气流组织有序精准送风，循环风阻小，风机功耗低水平送风，解决机柜垂直面温度梯度提高空调送风温度，降低制冷功耗针对设备制冷，无需过度冷却房间。

②.风量调节：根据回风温度进行整体风量调节；具有机柜级风量调节，根据机柜整体负载自由调节送风量；具有设备级风量调节，灵活分配，精确制冷。

③.空调群组管理：根据机柜散热温湿度，自适应调节空调送冷量，根据室内外温差自动切换制冷模式，节约能源，根据机房实际功耗自动调节运行模式，负载平衡，降低能耗。

④.设备选型：机房能源消耗的很大一部分是用于空调设备的能源, 制冷设备的必须选择高效变频设备，须充分考虑气流组织的高效有序性。

节能分析：

机房30%-45%能耗被空调系统消耗；空调系统70%-80%的能耗被压缩机消耗。不难看出机房25%-35%的能耗被压缩机消耗充分利用自然冷源，在低温季节停止压缩机运行，可大幅度降低空调系统能耗，从而提高数据中心PUE指标，根据设备排热温度与室外温差，自动切换一体化空调制冷模式，冬季采用室外低温冷源制冷。全年节能率高达30%以上。

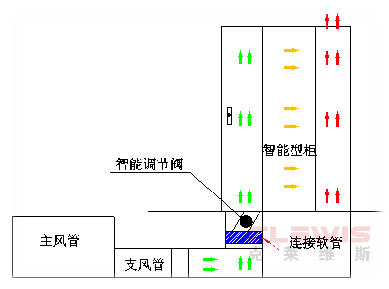

风动原理：

3、智能控制：

①.机柜微环境智能热管理：辅助排热管理：根据机柜温度变化自动排热，3挡可变调速排热机制；应急散热管理：机柜排热温度达到红色告警阀值时自动开启机柜前后门，应急散热；

②.机柜门禁安全管理：机柜前门数字触摸键盘密码开门管理，APP密码、手势、二维码开门管理；

③.空调自适应群组管理：系统可根据设备上架实际功耗自适应调节空调运行模式，主备空调自动轮训切换，负载均衡管理；

④.消防联动管理：发生火灾时自动开启机柜前后门，并联动空调、配电等设备应急断电。

4、安全监测：

①.动力配电监测：配电柜监测：市电输入配电、UPS输入输出配电、列头配电等配电状态监测，包含电源通断状态，电压、电流、功率监测，电能统计等。UPS监测：UPS工作状态、电源信息、后备时间等监测；

②.安防检测：门禁系统：人员出路监测，保障机房安全；图像监测：视频监控，实时监测机房动态.；

③.环境监测：大环境温湿度、烟雾、漏水监测；机柜微环境温湿度、烟雾、开门状态监测；

④.空调监测：监测精密空调工作状态，包含运行模式、故障情况、送回风状态等监测 。

三、节点机房物联网

1、配电监测：采用主路或旁路方式对机房配电进行监测管理，主路监测可实现机房电源通断监测及用电负荷监测，旁路监测可实现机房电源通断监测。

2、环境监测：实现机房内环境温湿度、烟雾、漏水等监测管理，异常实时告警通知。

3、散热管理：采用智能温控多级变速诱导风机，实现机房内部温度过高应急排热管理，可自由设定告警温度阀值，结合机房温度告警阀值自动调节诱导风机排热风量，按需排热，也可远程对机房进行手动散热管理。

4、安防系统：按需采用机房门禁管理和视频监控管理。门禁管理可实现人脸/指纹/刷卡/密码等一种或多种方式开门管理，平台实施采集开门记录，实现机房出入人份认证管理；结合机房实际情况，按需配置视频监控系统，实现机房全天候录像管理。

5、消防系统：结合机房空间及消防情况，按需配置消防系统，采用机架式或悬挂式感温七氟丙烷气体灭火系统，实现机房消防灭火管理，保障机房消防安全。

6、扩展应用：根据客户需求，系统可扩展后备电力、制冷系统等应用，实现机房后备电力及制冷系统的远程监测管理；可扩展综合布线智能链路管理，采用链路自动识别技术，实现综合布线系统物理链路的远程监测管理，链路断开、映射错误、端口停用等情况实施告警通知。
